El Reto

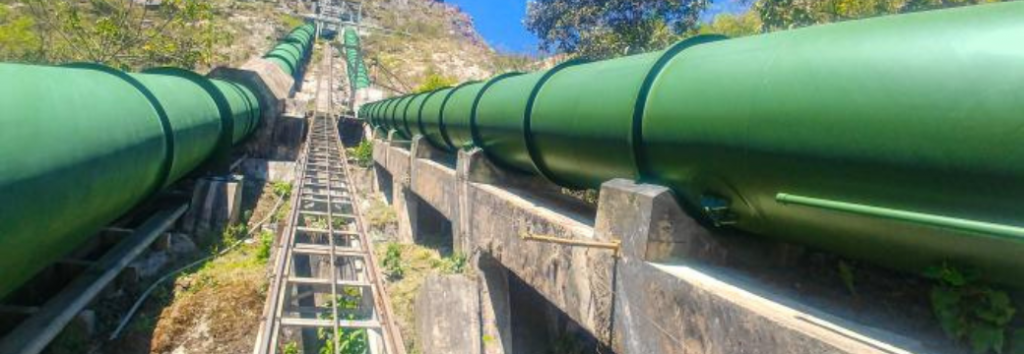

La entidad, estuvo en la búsqueda de contratar a una empresa especialista para instalar un Sistema de Medición de Caudal en la tubería forzada, ubicada en la CH Machupicch, Km 122; el cual utiliza el recurso hídrico proveniente del río Vilcanota.
La necesidad es optimizar el recurso a través de la operación eficiente de las unidades de generación y proteger la tubería Forzada tipo Pelton por medio de la medición de caudal en un punto de la tubería, sin realizar perforaciones en la misma y transmitir la señal a un PLC para que pueda ser integrada a un sistema SCADA.
La Solución
Utilizar el sistema de medición RISONIC MODULAR y los sensores RISONIC CLAMP ON de la firma Suiza RITTMEYER, que permite la medición no intrusiva por ultrasonido del caudal, con una alta precisión en diferentes diámetros y tipos de material de tubería.
El alcance de la siguiente propuesta incluye los siguientes elementos:
· 02 pares de transductores de medición de caudal por ULTRASONIDO con tecnología de medición por TIEMPO DE TRANSITO
· 01 módulo de TRANSMISION Y PROCESAMIENTO de datos alojado en un gabinete, llamado RISONIC
El RISONIC MODULAR consta de un controlador y un módulo ultrasónico por tiempo de tránsito (USTT). El controlador adquiere las señales que son enviados por el USTT, el controlador da la ventaja de poder configurase vía web y mostrar las variables de velocidad, caudal, temperatura así como alarmas e históricos y otras funciones de utilidad. El USTT acondiciona las señales recibidas por los sensores y las prepara para la transferencia al controlador.
Este sistema es una solución probada en cientos de instalaciones alrededor del mundo y permite incrementar la eficiencia de las centrales o plantas, mejorar el manejo de los recursos del agua y proteger las tuberías forzadas.
